咨询电话：
15130109633
树脂专用实心玻璃微珠 100目 300目 500目 800目超细玻璃微珠供应商
祥汇科技树脂专用实心玻璃微珠——为树脂体系量身打造的高性能功能填料
一、树脂填充高流动补强材料：
实心玻璃微珠在树脂基复合材料研发与生产领域，工程师们常年面对一道经典难题：
要实现制品的增强增刚，往往不得不接受翘曲变形、收缩率增大的现实；
要降低收缩、提升尺寸稳定性，又常常面临流动性下降、加工困难的风险；
要兼顾力学性能与外观品质，却难以在填料选择上找到理想的平衡点。
长期以来，这些彼此制约的性能指标让树脂配方设计与成型工艺调试陷入反复权衡的困境。
二、实心玻璃微珠性能优异：
祥汇科技树脂专用实心玻璃微珠的出现，为这道难题提供了一套无需妥协的解决方案。
实心玻璃微珠以钠钙玻璃材质精制球体为载体，专为热固性与热塑性树脂体系量身优化，将高增强、抗翘曲、高分散、高流动与耐磨抗刮集于一身，让“面面俱到”从理想照进现实。
三、树脂专用实心玻璃微珠产品特性：
祥汇科技树脂专用实心玻璃微珠是一种由钠钙玻璃经高温熔融、精密球化工艺精制而成的实心球形无机粉体新材料。

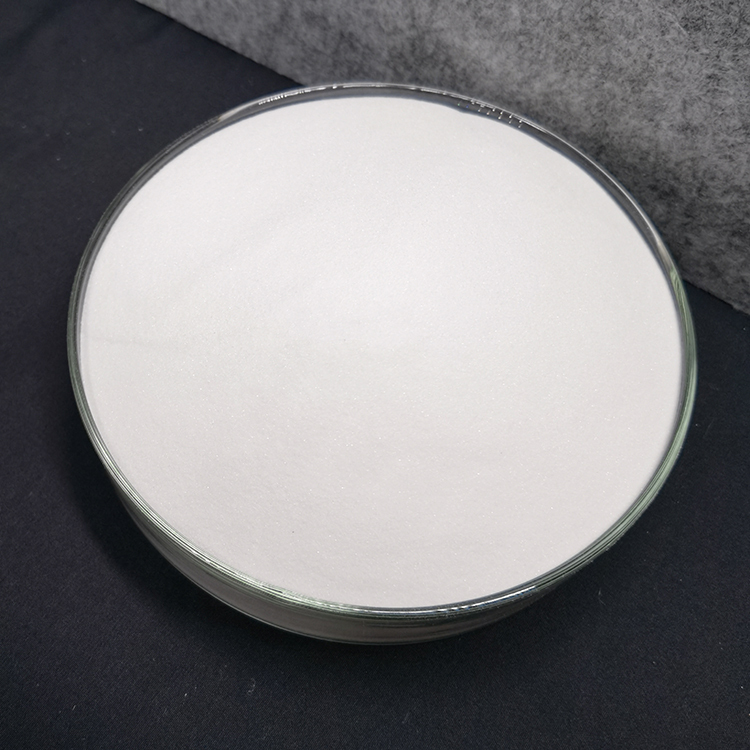

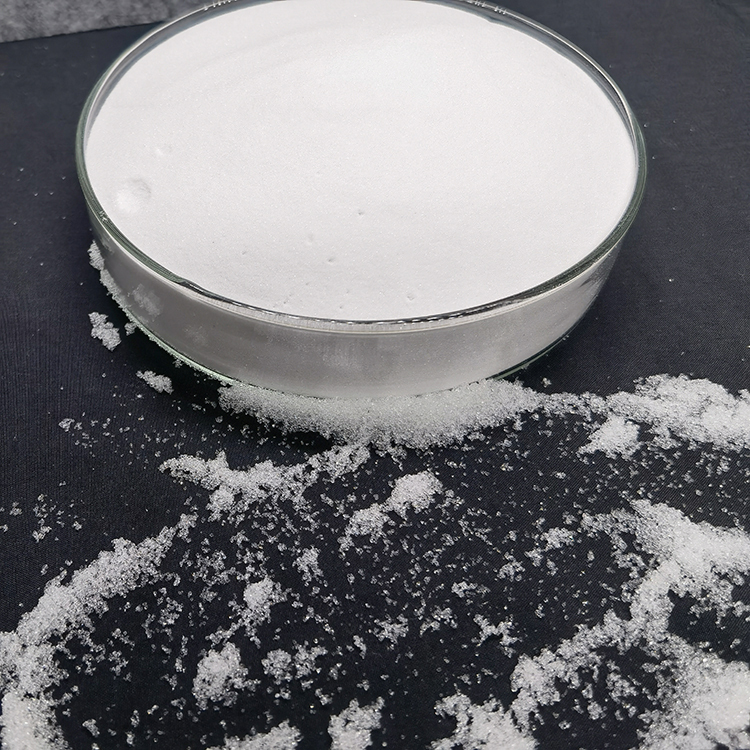

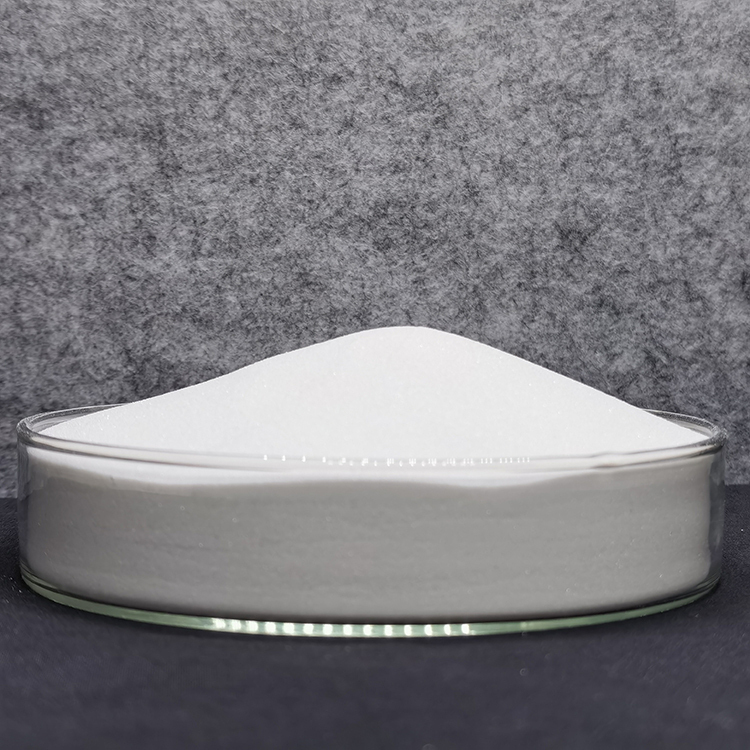

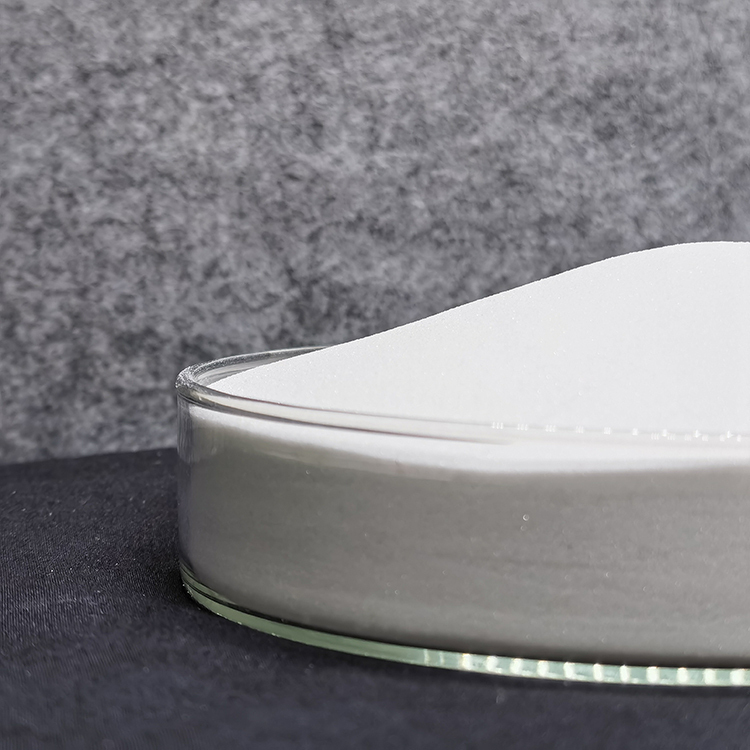

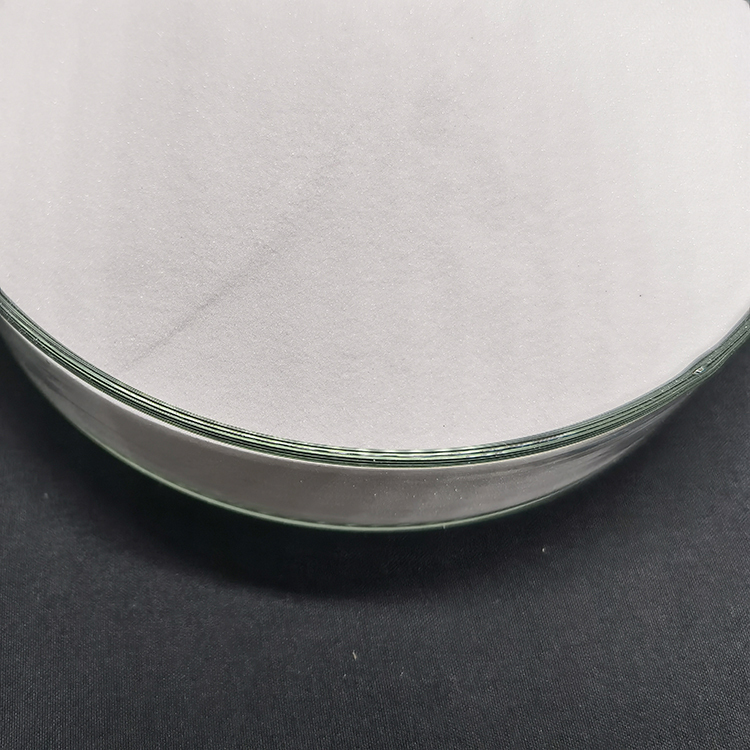

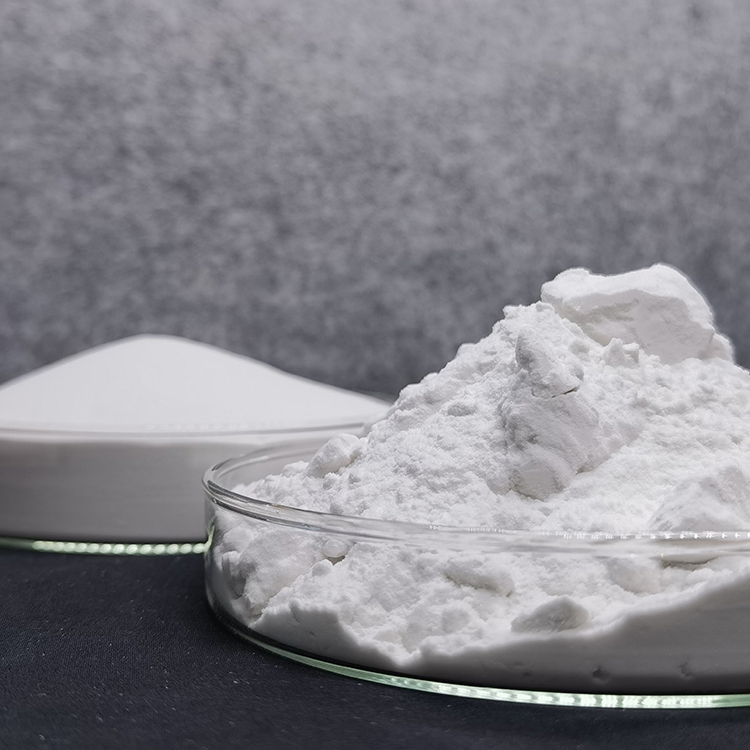

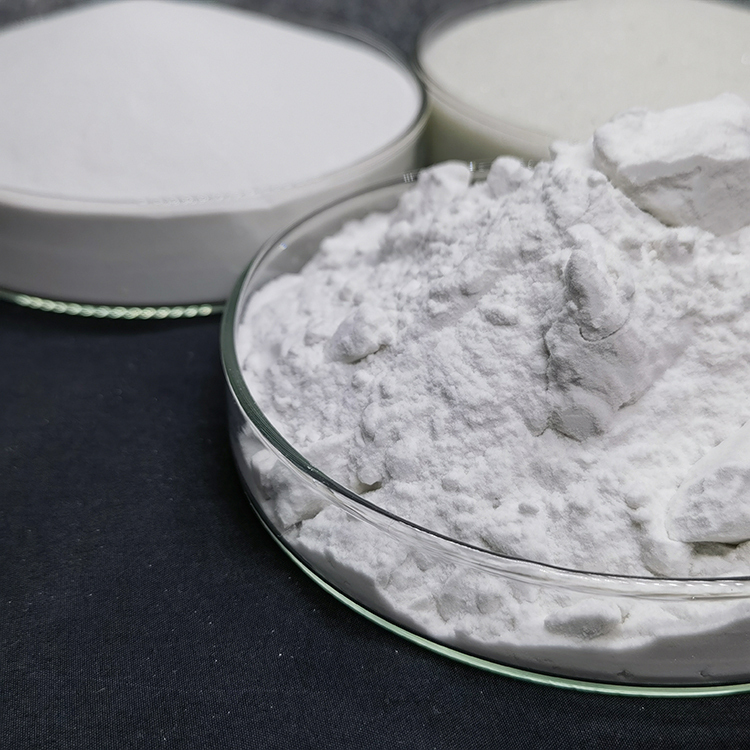

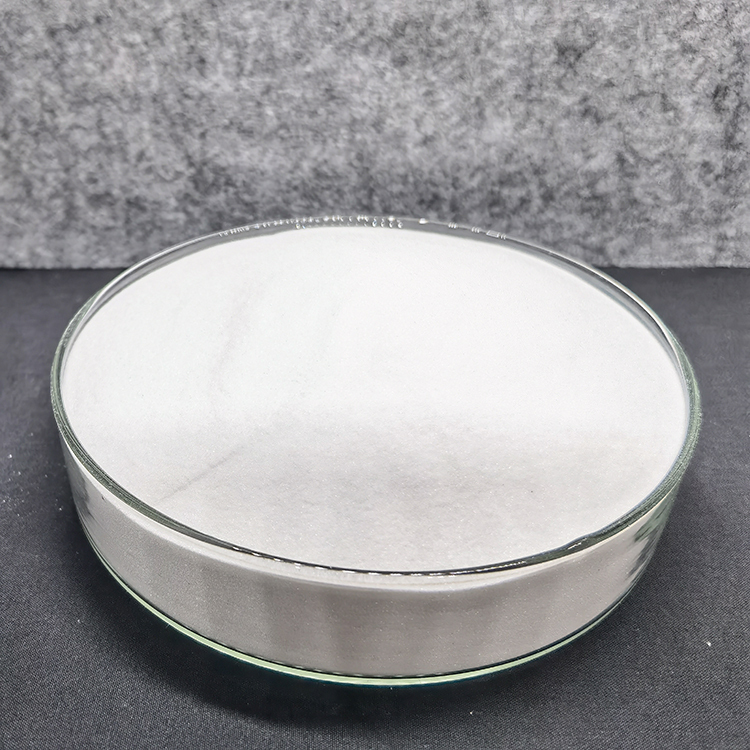

产品外观为无色透明或白色圆球状颗粒，主要成分为二氧化硅（≥68%）。
颗粒形态规则、表面光滑、化学稳定性优异，耐酸碱腐蚀。
产品经偶联剂表面活化处理后，表面由亲水性变为亲油性并含有可反应官能团，与树脂基体的界面结合力显著提升，专为各类树脂体系的高要求而打造。
四、显著增强，力学性能跃升：
实心玻璃微珠作为高性能无机功能性填料，可显著提升树脂复合材料的力学性能。
研究表明，在环氧树脂基体中，随着玻璃微珠填充含量的增加，复合材料的拉伸强度和弯曲强度明显提升。
在PBT/玻璃纤维复合材料中，经偶联剂改性的实心玻璃微珠可显著提高材料的拉伸强度、弯曲强度及结晶速率。
当实心玻璃微珠质量分数为15%时，复合材料拉伸强度达到128.8 MPa，较未添加时提高了12%；
弯曲模量随微珠含量增加而提高，质量分数20%时弯曲模量提高了38%，同时，实心玻璃微珠的加入还可改善材料的弹性模量和抗压性能。
五、抗翘曲优异，尺寸稳定：
球形填料各向同性，能够有效抵消纤维取向带来的翘曲变形。
在PBT/玻璃纤维复合材料中，实心玻璃微珠质量分数达到15%及以上时，可显著改善材料的翘曲问题。
这是因为球形玻璃微珠阻碍了玻纤在成型过程中沿流动方向的取向，使各向异性消失。
此外，不同部位收缩率均等，制品尺寸稳定性优异，不会翘曲。这一特性使实心玻璃微珠成为解决工程塑料翘曲难题的理想选择。
六、高硬度与高耐磨：
实心玻璃微珠莫氏硬度6-8，添加后显著提升树脂制品的表面硬度与抗刮伤性能，球形颗粒在树脂基体中均匀分布，使制品表面耐磨性大幅增强，持久保持外观完好，同时可改善材料的耐划痕性，特别适用于对耐磨抗刮要求高的高端树脂制品。
七、卓越分散，高流动性：
实心玻璃微珠为正球形颗粒，表面光滑，具有自润滑特性，经偶联剂表面处理后，与树脂基体的相容性显著提高，在树脂体系中极易均匀分散。
球形颗粒在熔体中起到类似“滚珠轴承”的润滑作用，可显著改善复合材料的熔融加工流动性。较低的摩擦系数（0.18-0.22）使充模性能优异，便于注塑成型。
八、高填充，降本增效：
实心玻璃微珠具有低的吸油性和低吸油率的特点，规则球形几何结构使其能够均匀分散、紧密堆积，在复合材料中可实现极高的填充量，替代部分树脂用量后可有效降低生产成本，同时增强制品的物理机械性能。
九、导热与绝缘性能优异：
实心玻璃微珠的加入可提升复合材料的平均热导率，同时具有优异的电绝缘性能，体积电阻率高，满足电气绝缘类树脂制品的应用要求。
十、耐热与化学稳定性：
熔点约730℃，热稳定性优异，为惰性材料，耐酸碱腐蚀、耐化学溶剂、耐热水。赋予树脂制品在宽温域及恶劣环境下的长期稳定表现。
十一、树脂专用实心玻璃微珠技术参数：
项目ITEM | 单位UNIT | 典型值 |
外观 | / | 无色透明或白色圆球状颗粒 |
主要成分 | / | 钠钙玻璃（SiO₂≥68%） |
真密度 | g/cm³ | 2.45-2.60 |
堆积密度 | g/cm³ | 1.12 |
折射率 | / | 1.50-1.52 |
粒径范围 | μm | 5-850（多规格可选） |
熔点 | ℃ | ≥830 |
球形率 | % | 92 |
莫氏硬度 | / | 6-8 |
纯度 | % | ≥99 |
耐酸碱性 | / | 耐酸碱腐蚀、化学惰性强 |
化学成分 | / | 硅酸盐玻璃 |
介电常数 | / | 7.0-7.6 |
注：实心玻璃微珠可根据具体应用需求提供不同粒径规格（如3目、10目、20目、30目、40目、60目、80目、100目、200目、300目、400目、500目、600目、800目、1000目、1250目、2000目等）。
十二、实心玻璃微珠包装规格：
包装规格 | 25kg/包 |
吨包规格 | 40袋/包净重/吨 |
包装材质 | 编制袋或牛皮纸包装 |
保质期 | 12-15个月 |
注意事项 | 避光、防潮、除湿、防水、防火、防污染 |
是否支持定制 | 可定制目数 包装材质等 |
十三、实心玻璃微珠适用范围：
实心玻璃微珠专为树脂体系设计，广泛适用于：
热固性树脂：环氧树脂、不饱和聚酯树脂、酚醛树脂、聚氨酯树脂、聚脲树脂等
热塑性树脂：聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）、聚酰胺（PA）、聚对苯二甲酸丁二酯（PBT）、聚四氟乙烯（PTFE）、ABS等
复合材料：玻璃纤维增强复合材料、碳纤维增强复合材料等
胶粘剂与密封胶：环氧胶、聚氨酯胶、密封胶等
推荐添加量：常规填充建议5%-20%，具体可根据制品性能需求与成型工艺进行优化调整。
树脂防翘曲增强填料：
从工程塑料的增强增刚与抗翘曲稳定，到热固性树脂的力学性能跃升与尺寸精确控制；从高端复合材料的耐磨抗刮与表面光洁，到胶粘剂体系的流动性改善与成本优化。
祥汇科技树脂专用实心玻璃微珠以球形形态与高硬度的双重优势，撬动增强、抗翘曲、分散、耐磨、加工五大性能的同步跃升，重新定义了树脂用功能填料的价值边界。
欢迎来电垂询或来样测试，让我们从一次沟通开始，为您的树脂产品找到那颗“面面俱到”的答案。
石家庄工厂地址： 石家庄中华大街学府路石家庄祥汇科技有限公司
玻璃微珠,实心玻璃微珠,玻璃微珠厂家,实心玻璃微珠粉,超细玻璃微珠,800目玻璃微珠
